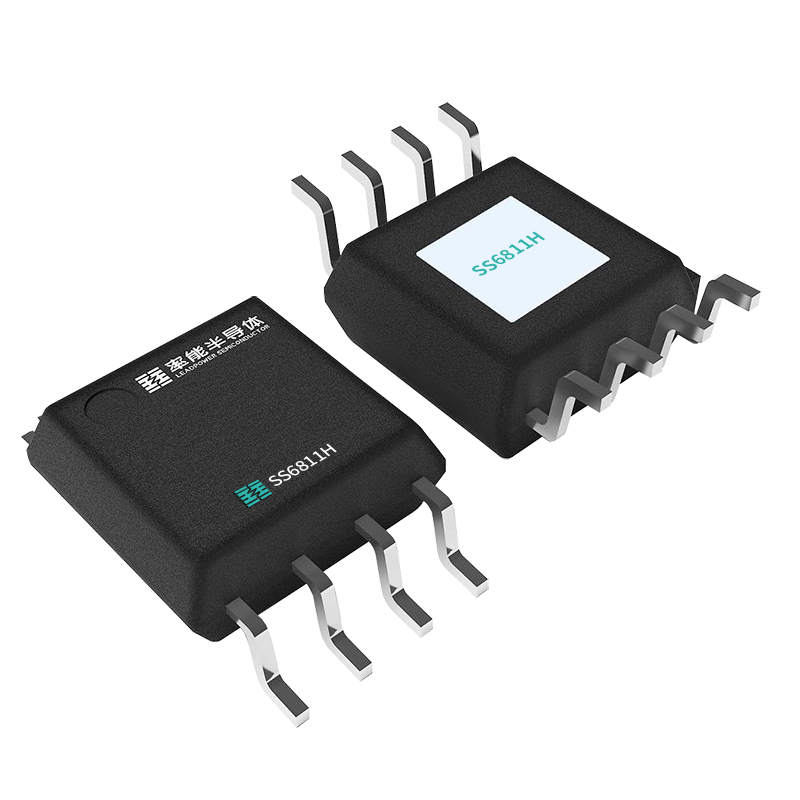

芯片簡介
SS6811H 為舞臺燈光和其它電機一體化應用 提供一種雙通道集成電機驅動方案。SS6811H 有 兩路 H 橋驅動，每個 H 橋可提供最大輸出電流 1.6A (在 24V 和 Ta = 25°C 適當散熱條件下)，可驅 動兩個刷式直流電機，或者一個雙極步進電機，或 者螺線管或者其它感性負載。 SS6811H 的每一個 H 橋的功率輸出模塊由 N 型功率 MOSFET 組成。
SS6811H 提供了一種低功 耗睡眠模式來關斷內部電路，以達到非常低的靜態 電流。這種睡眠模式通過設置 SLEEP 引腳來實 現。內部關斷功能包含過流保護，短路保護，欠壓 鎖定保護和過溫保護。
SS6811H 提供一種帶有裸露焊盤的 16Pins， 5.0mm * 6.4mm，eTSSOP 封裝，能有效改善散 熱性能，且是無鉛產品，引腳框架采用 100％無錫 電鍍。
芯片特點
雙通道 H 橋電機驅動器 –單個或兩個有刷直流電機 –一個步進電機
PWM 控制接口
低導通阻抗的金屬氧化物半導體場效應晶體管 (MOSFET) – 24V，Ta = 25°C 時可實現 1.6A 最大驅動 電流 – 24V，Ta= 25°C 時 RDS(on)為 720mΩ（典 型值 HS + LS）
8.2~38V 工作電壓范圍
睡眠模式低電流
內置 3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性 – 過流保護 (OCP) – 熱關斷 (TSD) – 欠壓閉鎖 (UVLO)
