芯片簡介

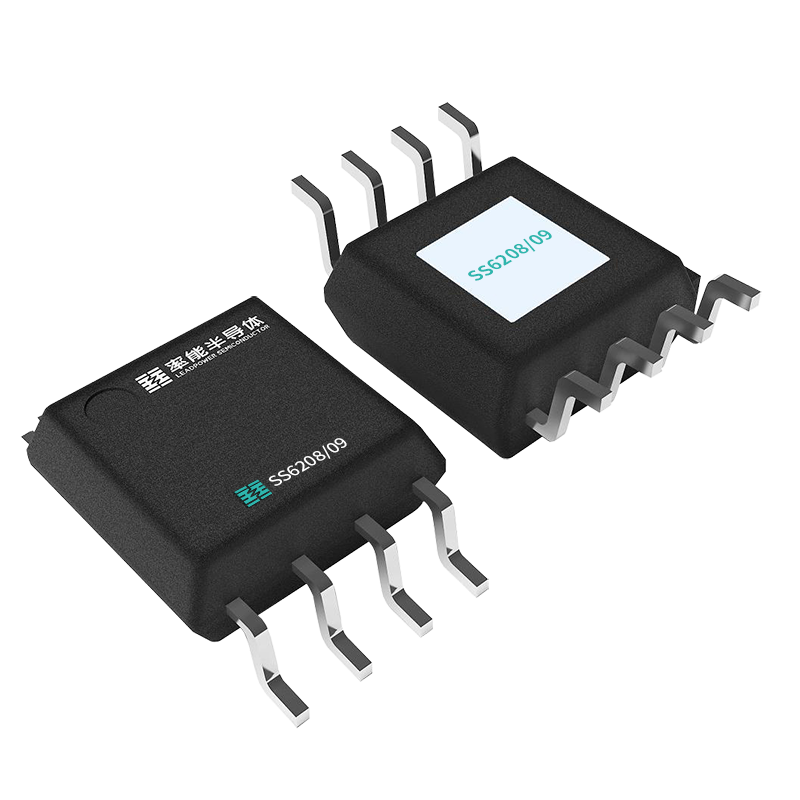

SS6209 將半橋 MOSFET 驅動器（高邊+ 低邊）集成到 SOP8 的封裝中。與分立元件解 決方案相比，SS6209 集成解決方案大大減少 了分立方案的寄生效應和板空間問題。 驅動器和 MOSFET 已針對半橋應用進行 了優化。高側或低側 MOSFET 柵極的驅動電 壓可以工作在寬電壓范圍內，并且獲得最佳效 率。內部自適應死區電路通過防止兩個 MOSFET 同時導通，進一步降低了開關損耗。
當 VCC 低于規定的閾值電壓時，UVLO 電路工作，可有效防止芯片的誤動作。設計中 的 EN 引腳可以使芯片進入低靜態電流狀態， 并獲得較長的電池壽命。
芯片特點
最大額定持續電流 4A，峰值 8A
自舉式高端驅動器
集成高/低側 MOSFET
高頻操作（最高 1MHz）
PWM 輸入兼容 3.3V 和 5V
內部自舉二極管
欠電壓鎖定
熱保護關斷
自適應防串通保護
