芯片簡介
SS8812T 為打印機和其它電機一體化應用提 供一種雙通道集成電機驅動方案。
SS8812T 有兩 路 H 橋驅動，每個 H 橋可提供最大輸出電流 1.6A (在 24V 和 Ta = 25°C 適當散熱條件下)，可驅動兩 個刷式直流電機，或者一個雙極步進電機，或者螺 線管或者其它感性負載。雙極步進電機可以以整 步、2 細分、4 細分運行，或者用軟件實現高細 分。 SS8812T 的每一個 H 橋的功率輸出模塊由 N 型功率 MOSFET 組成。每個 H 橋包含整流電路和 限流電路。簡單的并行數字控制接口，衰減模式可 選擇為快衰減，慢衰減和混合衰減。

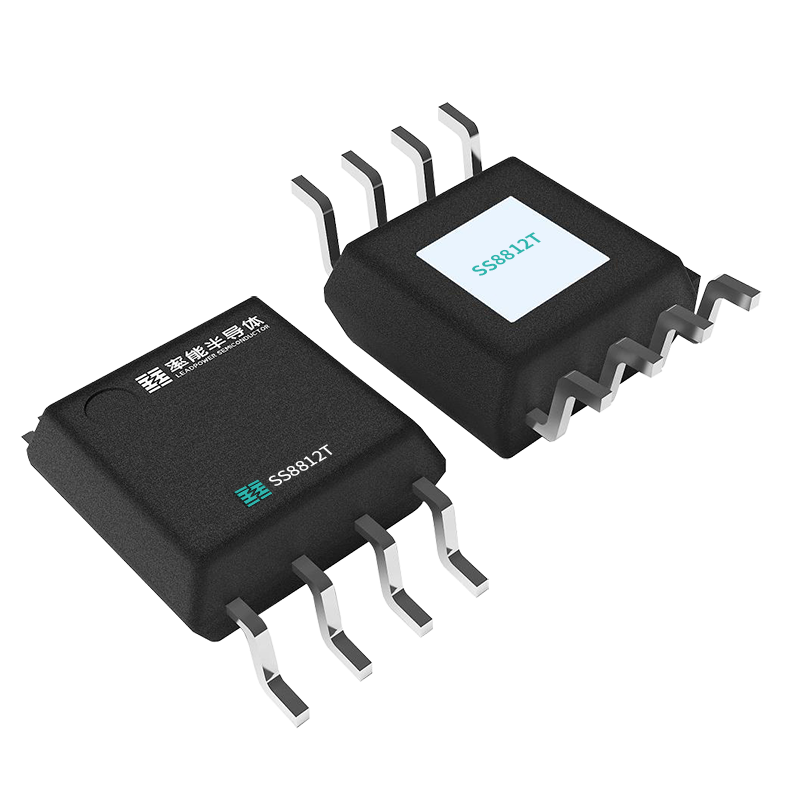

SS8812T 提供了一種低功耗睡眠模式來關斷 內部電路，以達到非常低的靜態電流。這種睡眠模 式通過設置 nSLEEP 引腳來實現。內部關斷功能 包含過流保護，短路保護，欠壓鎖定保護和過溫保 護，并提供一個故障輸出管腳 nFAULT 引腳。 SS8812T 提供一種帶有裸露焊盤的 ETSSOP28 封裝，能有效改善散熱性能，且是無 鉛產品，引腳框架采用 100％無錫電鍍。
芯片特點
雙通道 H 橋電流控制電機驅動器 –單個或兩個有刷直流電機 –一個步進電機
PWM 控制接口
固定頻率下電流控制可選擇 – 2 bits 電流控制，提供 4 個電流臺階
低導通阻抗的金屬氧化物半導體場效應晶體管 (MOSFET) – 24V，Ta = 25°C 時可實現 1.6A 最大驅動 電流 – 24V，Ta= 25°C 時 RDS(on)為 720mΩ（典 型值 HS + LS）
8.2~36V 工作電壓范圍
睡眠模式低電流
內置 3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性 – 過流保護 (OCP) – 熱關斷 (TSD) – 欠壓閉鎖 (UVLO) – 故障顯示 Pin（nFAULT）
