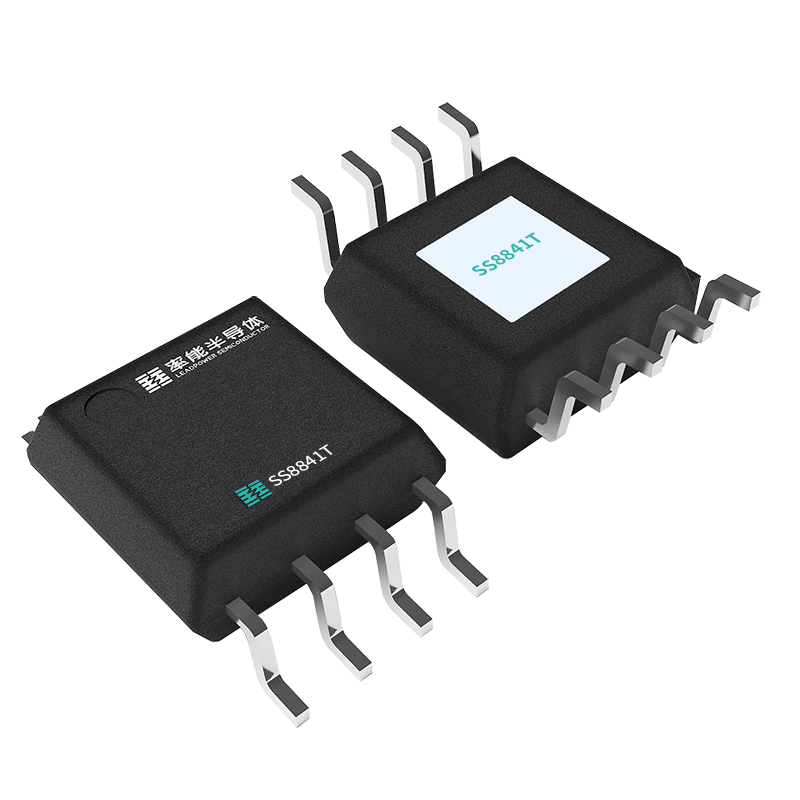

芯片簡介
SS8841 為打印機和其它電機一體化應用提供 一種雙通道集成電機驅動方案。SS8841 有兩路 H 橋驅動，每個 H 橋可提供最大峰值電流 2.5A 和均 方根電流 1.75A(在 24V 和 Ta = 25°C 適當散熱條 件下)，可驅動兩個刷式直流電機，或者一個雙極 步進電機，或者螺線管或者其它感性負載。雙極步 進電機可以以整步、2 細分、4 細分運行，或者用 軟件實現高細分。
SS8841 的每一個 H 橋的功率輸出模塊由 N 型 功率 MOSFET 組成。每個 H 橋包含整流電路和限 流電路。簡單的并行數字控制接口，衰減模式可選 擇為快衰減，慢衰減和混合衰減。 SS8841 提供了一種低功耗睡眠模式來關斷內 部電路，以達到非常低的靜態電流。這種睡眠模式 通過設置 nSLEEP 引腳來實現。內部關斷功能包 含過流保護，短路保護，欠壓鎖定保護和過溫保 護，并提供一個故障輸出管腳 nFAULT 引腳。
SS8841 提供一種帶有裸露焊盤的 eTSSOP28 封裝，能有效改善散熱性能，且是無鉛產品，引腳 框架采用 100％無錫電鍍。
芯片特點
雙通道 H 橋電流控制電機驅動器 –單個或兩個有刷直流電機 –一個步進電機
PWM 控制接口
固定頻率下電流控制可選擇 – 2 bits 電流控制，提供 4 個電流臺階
低導通阻抗的金屬氧化物半導體場效應晶體管 (MOSFET) – 24V，Ta = 25°C 時可實現 2.5A 最大驅動 電流 – 24V，Ta= 25°C 時 RDS(on)為 350mΩ（典 型值 HS + LS）
8.2~40V 工作電壓范圍
睡眠模式低電流
內置 3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性 – 過流保護 (OCP) – 熱關斷 (TSD) – 欠壓閉鎖 (UVLO) – 故障顯示 Pin（nFAULT）
