芯片簡介

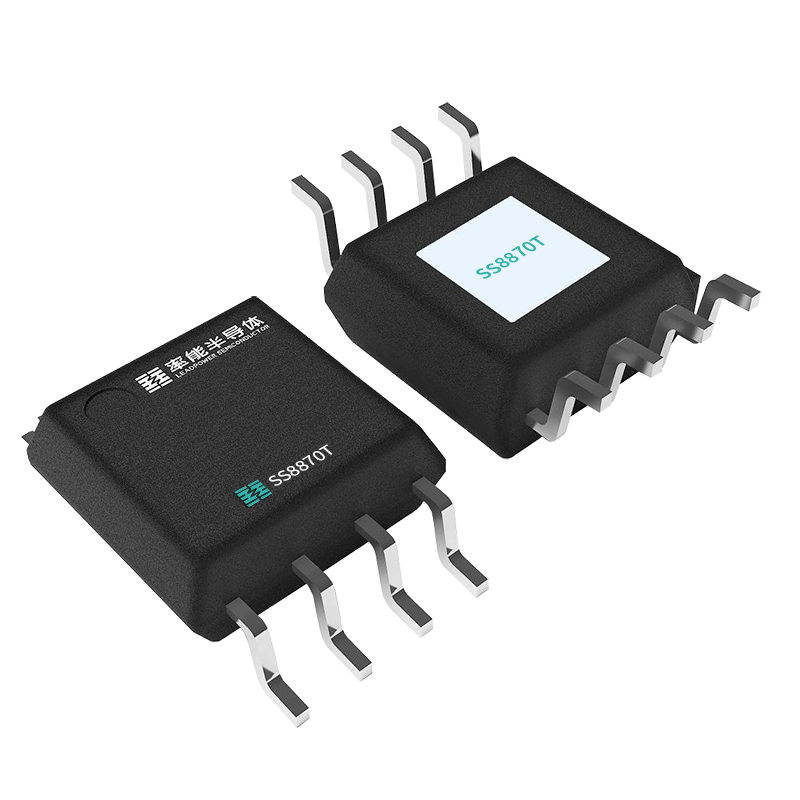

SS8870T 是一款刷式直流電機驅動器，適用于打印機， 智能家居，工業設備及其它機電一體化電機，兩路輸入 邏輯控制 H 橋驅動器，該驅動器由四個 N 溝道金屬氧化 物半導體場效應管，輸出 3.6A 的電流峰值雙向控制電 機，利用電流衰減模式，可通過對輸入進行脈寬調制來 控制電機轉速。如果將邏輯輸入設置為低電平，則電機 驅動器進入低功耗休眠模式。
SS8870T 具有集成電流調節功能，該功能基于模擬輸入 VREF 以及 ISEN 引腳的電壓（與流經外部感測電阻的 電機電流成正比）, 該器件能夠?qū)㈦娏飨拗圃谀骋灰阎?平，這可顯著降低系統功耗要求，并且無需大容量電容 來維持穩定電壓，尤其是在電機啟動和停轉時。 該器件針對故障和短路問題提供了全面保護，包括欠壓鎖定（UVLO），過流保護(OCP)及過熱保護(OTP)。
芯片特點
獨立的 H 橋驅動： - 驅動一個直流電機、步進電機的一個繞組或 者其它負載
6.5V to 40V 寬工作電壓范圍
520m?(典型值) RDS(ON)(HS+LS)
3.6A 峰值電流驅動能力
PWM（脈寬調制）控制接口
集成電流調節功能
低功耗休眠模式
集成保護特性 - VM 欠壓鎖定 - 過流保護 (OCP) - 過流重啟功能 - 熱關斷 (TSD) - 故障自恢復
