芯片簡介
SS6286L是一款DC雙向馬達驅動電路,它適用玩具等類的電機驅動、自動閥門電機驅動、電磁門鎖驅等。它有兩個邏輯輸入端子用來控制電機前進、后退及制動。該電路具有良好的抗干擾性,微小的待機電流、低的輸出內阻,同時,他還具有內置二極管能釋放感性負載的反向沖擊電流。

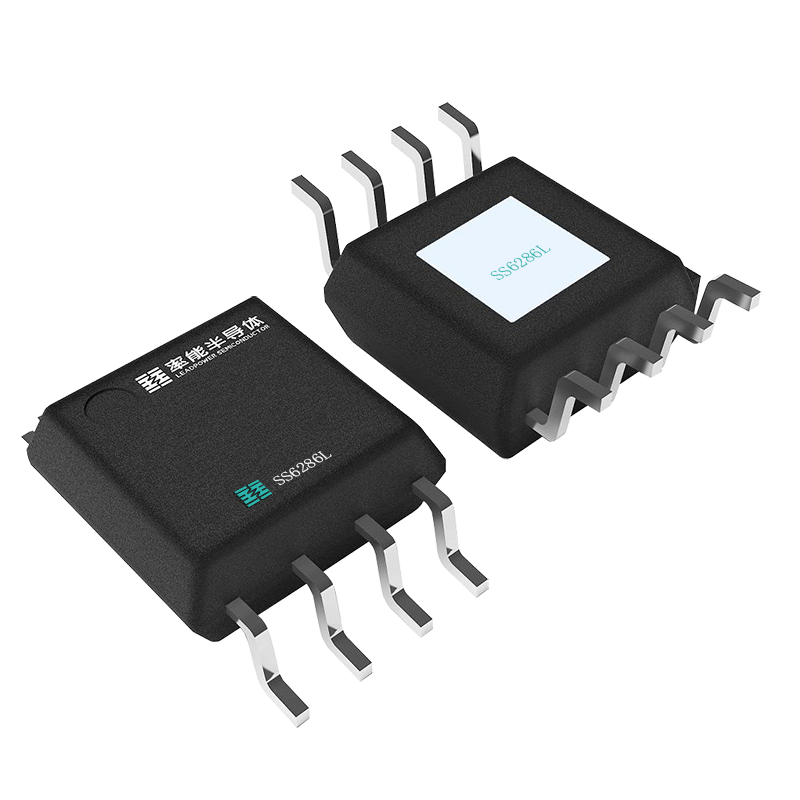

SS6286L的封裝封裝形式是DFN4X4-8L和SOP8,符合ROHS規范,引腳框架100%無鉛
芯片特點
· 驅動一路有刷直流電機
· 微小的待機電流,小于1uA
· 低RDS(ON)電阻
· 最大輸出持續電流7.0A
· 工作電壓范圍:3.0V-18V
· 有緊急停止功能
· 有過熱保護功能
· 有過流嵌流及短路保護功能
· 封裝: DFN4X4-8L,SOP8
