芯片簡介

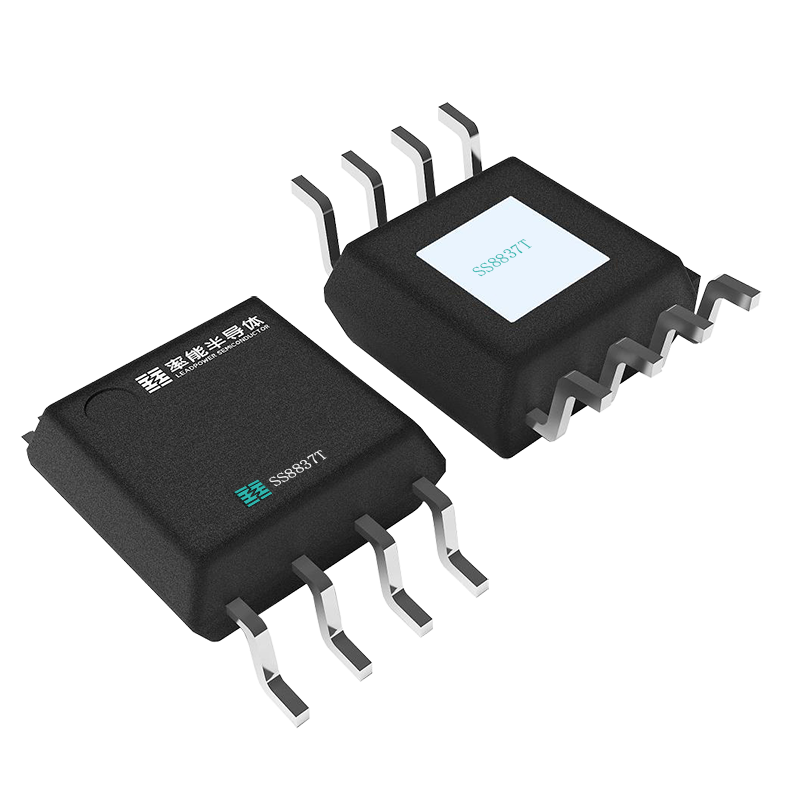

SS8837T 為攝像機、消費類產品、玩具和其它低電壓或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。此器件能夠驅動一個直流電機或諸如螺線管的器件。其導通電阻：高側 + 低側 (HS + LS) 260mΩ。輸出由N 溝道功率 MOSFET 組成的 H 橋電路，以驅動電機繞組。內部電荷泵生成所需的柵極驅動電壓。
SS8837T 能夠提供高達 1.8A 的輸出電流。 它運行在0 至 12V 之間的電機電源電壓，以及 1.8V 至 12V 范圍內的器件電源電壓上。
SS8837 具有一個 PWM (IN/IN) 輸入接口；
還提供用于過流保護、短路保護、欠壓閉鎖和過熱保護的內部關斷功能。
芯片特點
l H 橋電機驅動器
- 驅動一個直流電機或其他負載
- 低金屬氧化物半導體場效應晶體管(MOSFET) 導通電阻：高側 + 低側 (HS + LS) 260mΩ
l 1.8A 最大驅動電流
l 獨立的電機和邏輯電源引腳：
- 電機 VM：0 至 12V
- 邏輯 VCC：1.8 至 12V
l 脈寬調制 (PWM) 或 PH/EN 接口
- SS8837：脈寬調制 (PWM)，IN1/IN2
l 具有 120nA 最大睡眠電流的低功耗睡眠模式
- nSLEEP 引腳
l 小型封裝尺寸
l 保護特性
- VCC 欠壓閉鎖 (UVLO)
- 過流保護 (OCP)
- 熱關斷 (TSD)
