芯片簡介
SS8813為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。SS8813有兩路H橋驅動，每個H橋可提供最大峰值電流2.5A和均方根電流1.75A(在24V和Ta = 25°C適當散熱條件下)，可驅動兩個刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。雙極步進電機可以以整步、2細分、4細分運行，或者用軟件實現高細分。
SS8813的每一個H橋的功率輸出模塊由N型功率MOSFET組成。每個H橋包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可選擇為快衰減，慢衰減和混合衰減。
SS8813提供了一種低功耗睡眠模式來關斷內部電路，以達到非常低的靜態電流。這種睡眠模式通過設置nSLEEP引腳來實現。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障輸出管腳nFAULT引腳。

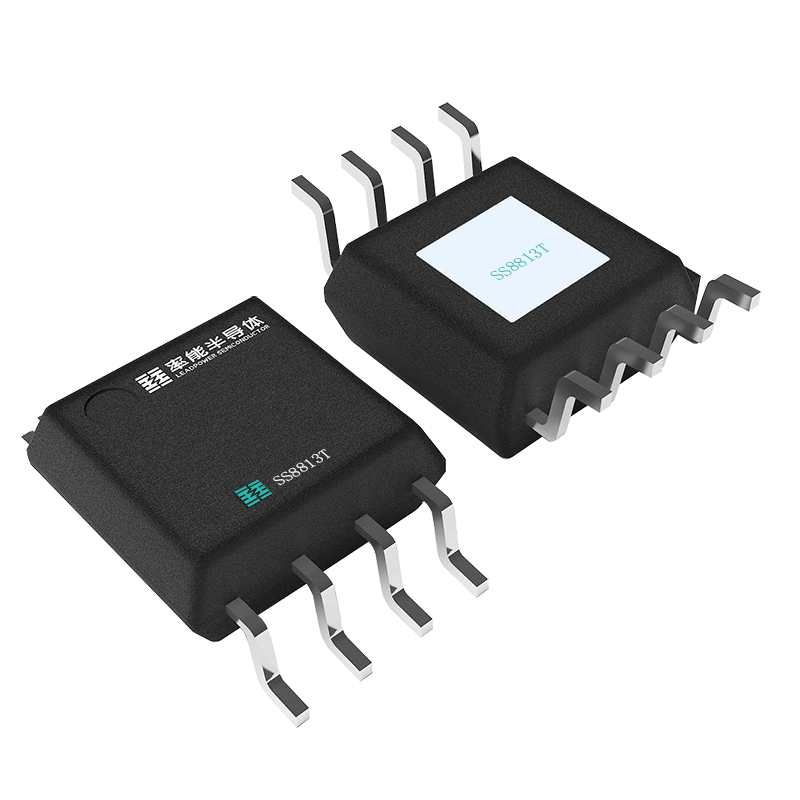

SS8813提供一種帶有裸露焊盤的ETSSOP28封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用100％無錫電鍍。
芯片特點
l 雙通道H橋電流控制電機驅動器
–單個或兩個有刷直流電機
–一個步進電機
l EN/PH 控制接口
l 固定頻率下電流控制可選擇
– 2 bits 電流控制，提供4個電流臺階
l 低導通阻抗的金屬氧化物半導體場效應晶體管 (MOSFET)
– 24V，Ta = 25°C時可實現2.5A最大驅動電流
– 24V，Ta= 25°C時RDS(on)為350mΩ（典型值HS + LS）
l 8.2~45V工作電壓范圍
l 睡眠模式低電流
l 內置3.3V基準電壓
l 帶散熱片的表面貼裝封裝
l 保護特性
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)
– 故障顯示Pin（nFAULT）
