芯片簡介

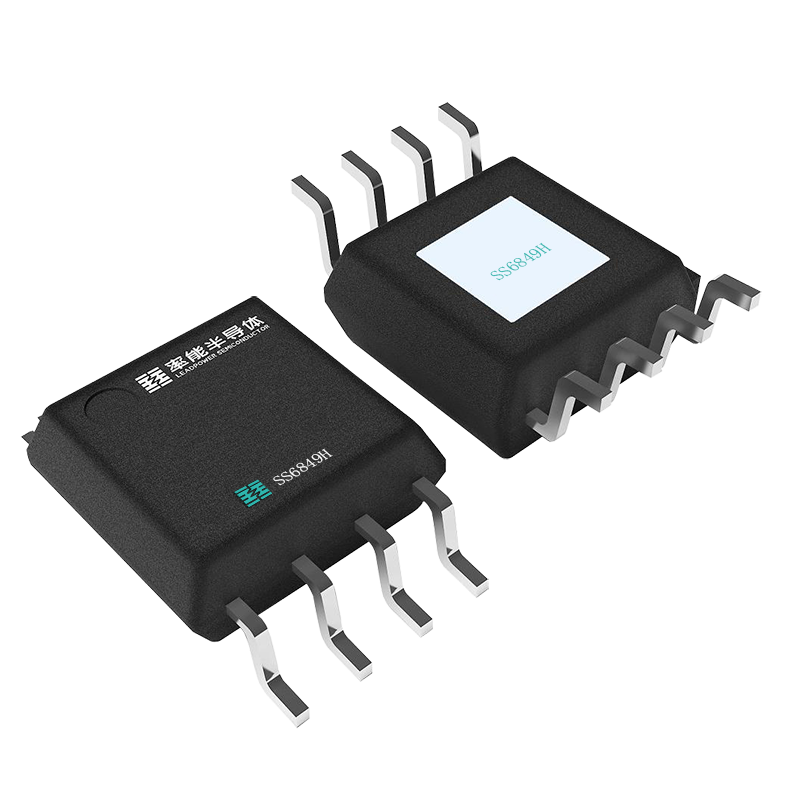

SS6849H 是一款 2 通道H橋驅動芯片。 最適合12V系統產品的電機驅動。芯片每個H橋可提供最大峰值電流1A和均方根電流0.7A(在12V和Ta = 25°C適當散熱條件下)，可以驅動兩臺直流電機，一臺并聯直流電機，也可以驅動步進電機，步進電機驅動支持全步或半步。
SS6849H 內部保護關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護。
SS6849H 封裝采用 SSOP10，體積小，且是無鉛產品，引腳框架采用100％無錫電鍍。
芯片特點
l VCC max = 20V，IO max = 1A
l 4V至16V工作電源電壓范圍
l 不需要控制系統 3.3V 電源
l 采用N+P MOS輸出，RON < 1Ω typ（HS+LS）
l 采用緊湊型封裝（SSOP10）
l 待機時電流零消耗
l 可并聯使用（驅動通道并聯）
l 內置剎車功能
