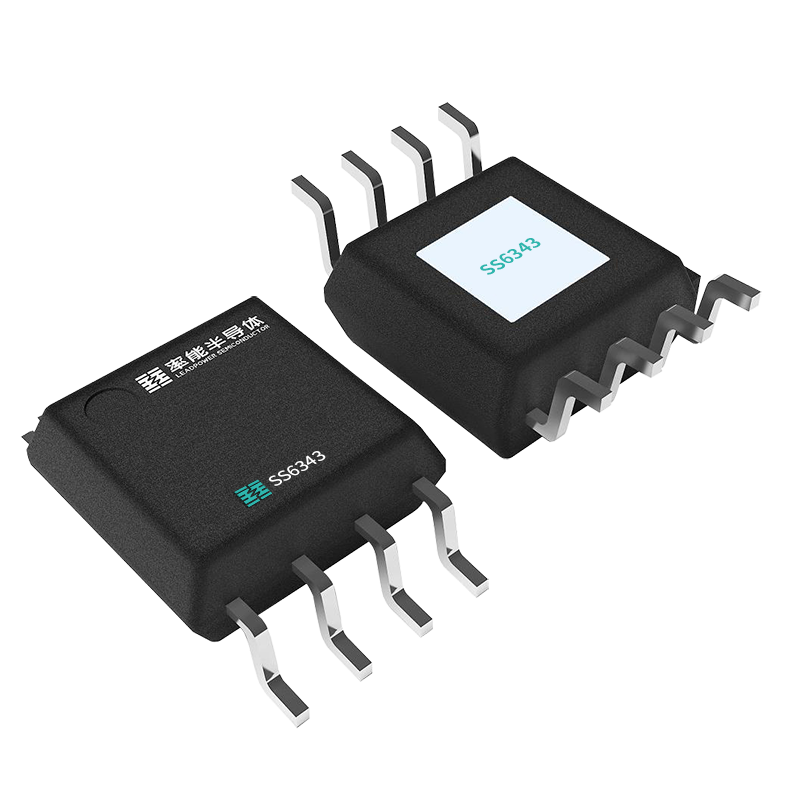

芯片簡介
SS6343M 產品為三相無刷直流電機驅動器。他們 集成了三個半橋，包括六個 N 溝道功率 MOS FET，以 及前置驅動器、柵極驅動電源。
SS6343M 為每個?-H 電橋提供使能和 PWM 輸入。 SS6343M 能夠持續提供 2.8A 的驅動電流（取決于 溫度和 PCB 條件），電流保護閾值峰值可達 7A。它使 用內部電荷泵為高壓側 MOSFET 產生柵極驅動電源電 壓，并使用涓流充電電路保持足夠的柵極驅動電壓以 100%占空比工作。 內部集成的安全保護功能包括熱關機、欠壓鎖定 (UVLO)和過電流保護（OCP）。
SS6343M 提供 24 管腳的 3mmx4mm QFN 封裝， 帶外露散熱盤。
芯片特點
3V-18V 的工作電壓范圍
三路集成的半橋驅動
2.8A 的持續輸出電流能力
MOSFET 的導通阻抗：70m?每個 MOS
SS6343M: ENBL&PWM 控制接口
內嵌 3.3V/100mA 的 LDO 穩壓電源
內嵌電荷泵電源支持輸 PWM100%占空比工作
自動同步整流功能
集成欠壓鎖定(UVLO)和過溫保護功能
峰值達 7A 的過流保護閾值
封裝形式：QFN-24(3mmx4mm)
