芯片簡介
SS6952T 為電機一體化應用提供一種大電流 單通道集成電機驅動方案。
SS6952T 有一路 H 橋 驅動，可提供最大峰值電流 7A，可驅動一個刷式 直流電機，或者螺線管或者其它感性負載。 SS6952T 的功率輸出模塊由 N 型功率 MOSFET 組成 H 橋電路，包含整流電路和限流電 路。簡單的并行數字控制接口，衰減模式可選擇為 快衰減，慢衰減和混合衰減。 SS6952T 提供了一種低功耗睡眠模式來關斷 內部電路，以達到非常低的靜態電流。這種睡眠模 式通過設置 nSLEEP 引腳來實現。內部關斷功能 包含過流保護，短路保護，欠壓鎖定保護和過溫保 護，并提供一個故障輸出管腳 nFAULT 引腳。

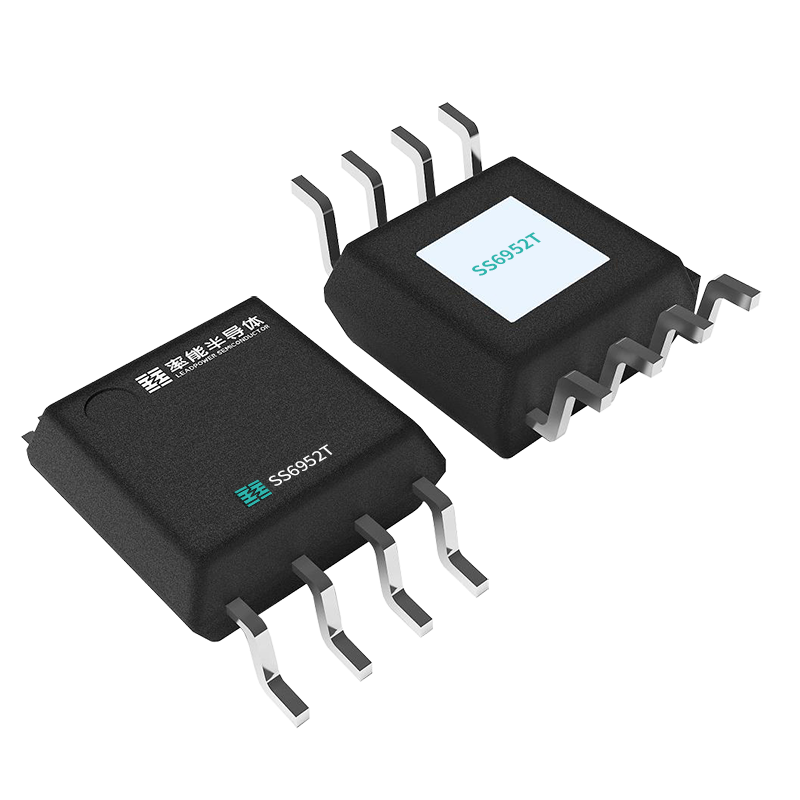

SS6952T 提供一種帶有裸露焊盤的 eTSSOP28 封裝，能有效改善散熱性能，且是無 鉛產品，引腳框架采用 100％無錫電鍍。
芯片特點
單通道 H 橋電流控制電機驅動器 –單個直流有刷電機 –一個步進電機單相 –PWM 控制接口
固定頻率下電流控制可選擇 – 2 bits 電流控制，提供 4 個電流臺階
低導通阻抗的金屬氧化物半導體場效應晶體管 (MOSFET) – 24V，Ta = 25°C 時可實現 7.0A 最大驅動 電流（在保證散熱良好條件下） – 24V，Ta= 25°C 時 RDS(HS+LS)為 150mΩ （典型值 HS + LS）
最大供電耐壓 50V
睡眠模式低電流
內置 3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性 – 過流保護 (OCP) – 熱關斷 (TSD) – 欠壓閉鎖 (UVLO) – 故障顯示 Pin（nFAULT）
